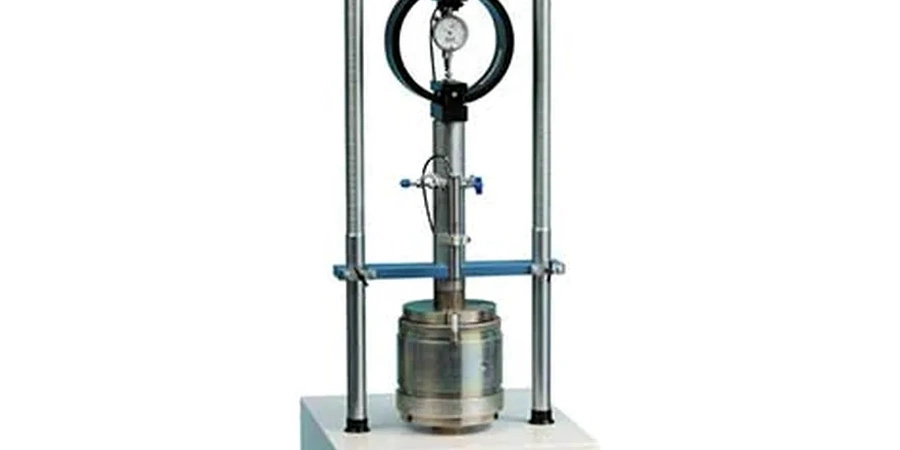

Le moule CBR Proctor et la presse à pénétration sont préparés sur le chantier perpignanais avant même le début des terrassements. L'essai consiste à poinçonner un échantillon compacté à l'énergie Proctor avec un piston normalisé de 19,35 cm², en mesurant l'effort nécessaire pour des enfoncements de 2,5 mm et 5 mm. Cette manipulation détermine l'indice portant californien, paramètre fondamental pour toute conception de chaussée. À Perpignan, où les températures estivales dépassent régulièrement 30°C et où les précipitations se concentrent sur des épisodes méditerranéens intenses, la résistance des couches de forme conditionne directement la durée de vie de l'infrastructure routière. Nous réalisons ces essais en laboratoire accrédité COFRAC selon la norme NF P 94-078, avec des échantillons prélevés sur site et compactés aux conditions optimales de teneur en eau déterminées par l'essai Proctor préalable.
L'indice CBR ne se lit pas dans l'absolu : à Perpignan, un sol à CBR 20 en été peut descendre à CBR 6 en conditions hivernales saturées.
Démarche et périmètre
Nous intégrons également les résultats de l'essai de densité au cône de sable pour vérifier la compacité in situ des remblais, et les essais Proctor pour définir la référence de compactage optimale avant toute détermination de l'indice CBR.
Particularités du site
À Perpignan, on observe trop souvent des fissurations prématurées sur des voiries neuves parce que l'étude CBR a été réalisée sur un sol sec en période estivale, sans anticiper la remontée de nappe hivernale. Le niveau phréatique de la plaine du Roussillon fluctue de plusieurs mètres entre août et février, et un sol qui affiche un CBR de 25 en surface peut s'effondrer à CBR 3 une fois saturé. L'autre piège local concerne les remblais anthropiques : dans les zones d'extension urbaine à l'ouest de Perpignan, on trouve fréquemment des matériaux de démolition ou des remblais hétérogènes dont la réponse au poinçonnement est totalement erratique. Sans un plan d'échantillonnage représentatif et des essais CBR sur chaque horizon identifié, le dimensionnement de chaussée selon le catalogue des structures types (SETRA/LCPC) devient un exercice théorique déconnecté de la réalité du terrain.
Cadre normatif
NF P 94-078 : Indice CBR après immersion – Mesure sur sols compactés, NF P 94-093 : Détermination des références de compactage (Proctor Normal et Modifié), Guide Technique SETRA/LCPC (1994) : Catalogue des structures types de chaussées neuves, NF EN 13286-47 (2022) : Méthode d'essai pour déterminer l'indice CBR et la densité en laboratoire, GTR 2023 : Guide des Terrassements Routiers – Classification et conditions d'emploi des matériaux
Autres services liés
Détermination de l'indice CBR en laboratoire
Essai complet selon NF P 94-078 incluant compactage Proctor, immersion 4 jours, mesure de gonflement et poinçonnement CBR aux deux enfoncements réglementaires. Rapport d'essai avec courbes effort-pénétration et classification GTR du matériau testé.
Dimensionnement de structures de chaussée
À partir de l'indice CBR obtenu et du trafic cumulé estimé (classe TP), nous définissons l'épaisseur et la nature des couches de chaussée (grave-bitume, grave non traitée, couche de forme) conformément au catalogue SETRA/LCPC et au guide régional pour les voiries méditerranéennes.
Paramètres typiques
Consultations fréquentes
Quel est le prix d'une étude CBR pour un projet routier à Perpignan ?
Le coût d'une étude CBR pour conception routière dans la région de Perpignan se situe généralement entre 150 et 290 euros par échantillon testé, selon le nombre de points de prélèvement et le type d'énergie de compactage retenue (Proctor Normal ou Modifié). Cette fourchette inclut l'essai d'immersion, le poinçonnement et le rapport d'interprétation avec classification GTR. Pour un projet de lotissement nécessitant une dizaine d'échantillons, nous établissons un devis global dégressif.
Quelle est la différence entre l'indice CBR immédiat et l'indice CBR après immersion ?
L'indice CBR immédiat mesure la portance du sol compacté à sa teneur en eau de mise en œuvre, sans immersion préalable. Il sert à vérifier la traficabilité des engins de chantier pendant les travaux. L'indice CBR après immersion (4 jours dans l'eau à 20°C) simule les conditions hydriques les plus défavorables que le sol connaîtra sous la chaussée, et constitue la valeur de référence pour le dimensionnement selon le catalogue SETRA/LCPC.
À quelle profondeur faut-il prélever les échantillons pour un essai CBR routier ?
Les prélèvements doivent être réalisés dans l'horizon qui constituera la couche de forme, généralement entre 30 et 80 cm sous le niveau fini de la plateforme support de chaussée. Dans le contexte alluvionnaire de Perpignan, nous recommandons de descendre jusqu'à 1,20 m lorsque les limons argileux sont présents, afin de caractériser la variation de portance avec la profondeur et anticiper l'effet de la nappe phréatique en période hivernale.
Quel indice CBR minimum faut-il pour une voirie de lotissement à Perpignan ?
Pour une voirie résidentielle de classe TP2 (trafic léger inférieur à 25 PL/jour), le guide SETRA exige une plateforme de classe PF2 minimum, soit un CBR supérieur ou égal à 5 sous chaussée souple, et PF3 (CBR>15) sous chaussée rigide. Dans les secteurs limoneux de Perpignan, un traitement à la chaux ou au liant hydraulique est quasi systématique pour atteindre ces seuils, surtout en tenant compte des fluctuations hydriques saisonnières typiques du Roussillon. Plus d'info.
