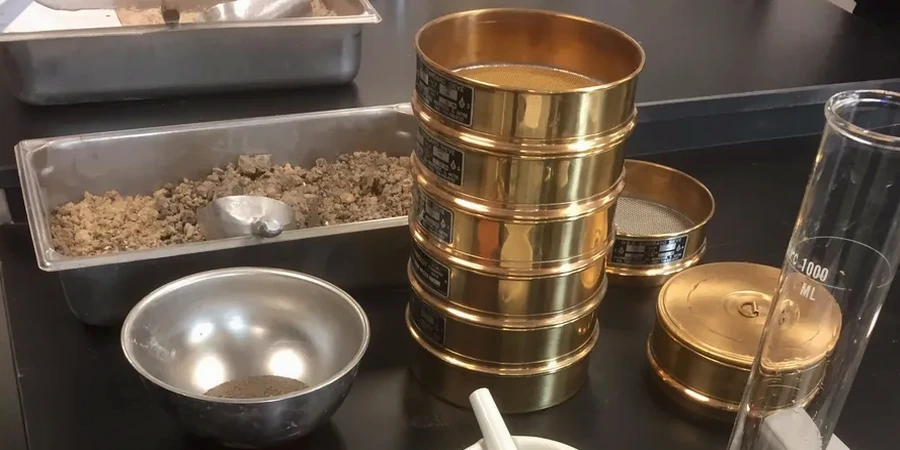

Sur un chantier de fondation dans le quartier Saint-Assiscle à Perpignan, nous avons réceptionné des échantillons de limons sableux typiques des basses plaines de la Têt. Le chef de projet avait besoin de la courbe granulométrique complète avant le vendredi pour valider son dimensionnement de drainage. La fraction fine dépassait les 35 %, rendant le simple tamisage insuffisant. Nous avons donc lancé en parallèle un tamisage par voie humide sur la colonne de tamis de 80 mm à 80 µm et une analyse par sédimentométrie au densimètre pour les particules inférieures à 80 microns. En 48 heures, le rapport combinant les deux fuseaux était prêt, avec le coefficient d'uniformité Cu et le coefficient de courbure Cc calculés automatiquement par notre logiciel interne. Ce type d'intervention est quotidien pour notre laboratoire de mécanique des sols qui couvre tout le secteur catalan, où les alluvions quaternaires de la Têt, du Tech et de l'Agly produisent des alternances de sols grenus et de limons argileux. Pour les projets routiers sur la rocade ouest, il est souvent nécessaire de coupler cette analyse avec un essai Proctor afin d'optimiser le compactage de la couche de forme.
La granulométrie continue par tamisage et sédimentométrie est le premier indicateur du comportement hydraulique et mécanique d'un sol à Perpignan.
Démarche et périmètre
Particularités du site
La norme NF P94-056 impose un lavage soigné pour ne pas fausser la proportion de fines, et la NF P94-057 exige une dispersion parfaite de l'échantillon avec un agent défloculant (hexamétaphosphate de sodium) et un contrôle de la température du bain thermostatique à ±0,5 °C. Dans le contexte de Perpignan, où l'on rencontre fréquemment des sols gypseux dans les niveaux évaporitiques, le risque de floculation pendant la sédimentométrie est réel : les ions calcium libérés par la dissolution du gypse neutralisent l'effet du dispersant, ce qui conduit à une surestimation de la fraction grossière et fausse le fuseau granulométrique. Nous doublons systématiquement l'essai avec un contrôle au bleu de méthylène (NF P94-068) lorsque la VBS dépasse 1,5 g/100g pour vérifier l'activité de la fraction argileuse. Par ailleurs, l'hétérogénéité des remblais anthropiques dans le secteur de la gare TGV ou du Mas Guérido peut masquer des lentilles de matériaux évolutifs : une analyse granulométrique seule ne suffit pas à détecter ces anomalies, d'où l'importance de la compléter par des essais de limites d'Atterberg pour évaluer la sensibilité à l'eau et le potentiel de retrait-gonflement.
Cadre normatif
NF P94-056:1996 (analyse granulométrique par tamisage), NF P94-057:1992 (analyse granulométrique par sédimentométrie), NF P11-300:1992 (classification GTR des sols), NF P 94 (méthode hydromètre, sur demande pour projets internationaux)
Autres services liés
Analyse granulométrique par tamisage (NF P94-056)
Tamisage par voie humide sur colonne complète de 80 mm à 80 µm. Détermination des coefficients Cu et Cc, calcul du passant à 80 µm et à 2 mm, tracé de la courbe granulométrique sur graphique semi-logarithmique. Rapport incluant la photo de chaque refus de tamis.
Analyse granulométrique par sédimentométrie (NF P94-057)
Essai au densimètre sur la fraction inférieure à 80 µm, avec correction de température et de ménisque. Courbe granulométrique continue jusqu'à 0,2 µm. Interprétation conjointe tamisage + hydromètre pour la classification GTR et la détermination de la sensibilité à l'érosion interne.
Paramètres typiques
Consultations fréquentes
Quel est le prix d'une analyse granulométrique complète (tamisage + hydromètre) à Perpignan?
Le coût pour une analyse granulométrique complète combinant le tamisage par voie humide et la sédimentométrie au densimètre se situe généralement entre 100 € et 190 € par échantillon, selon la nature du sol et le délai de rendu souhaité. Ce tarif inclut le lavage, le tamisage sur colonne complète, l'essai hydrométrique avec prélèvements échelonnés, le calcul des coefficients Cu et Cc, et le rapport d'essai avec la courbe granulométrique continue. Pour des campagnes de plusieurs échantillons, nous proposons des conditions adaptées au volume.
Quelle est la différence entre un tamisage à sec et un tamisage par voie humide?
Le tamisage à sec est réservé aux sols dont la fraction fine (inférieure à 80 µm) est quasi absente, typiquement des sables propres. À Perpignan, la plupart des sols de la plaine alluviale contiennent des limons et argiles qui adhèrent aux grains plus grossiers. Le tamisage par voie humide consiste à laver l'échantillon sur le tamis de 80 µm sous un jet d'eau jusqu'à ce que l'eau de lavage soit claire, puis à sécher le refus avant tamisage mécanique. Cette méthode, conforme à la NF P94-056, évite de sous-estimer le pourcentage de fines et garantit une courbe granulométrique représentative du comportement réel du sol.
Pourquoi faut-il combiner le tamisage et l'essai au densimètre?
Le tamisage seul ne permet pas de caractériser les particules inférieures à 80 µm, or ce sont ces fractions limoneuses et argileuses qui gouvernent la sensibilité à l'eau, la compressibilité et le potentiel de gel du sol. L'essai au densimètre, basé sur la loi de Stokes (vitesse de sédimentation proportionnelle au carré du diamètre), trace la courbe granulométrique jusqu'à 0,2 µm. La jonction des deux fuseaux donne une courbe continue de 0,2 µm à 80 mm, indispensable pour la classification GTR et l'évaluation du risque d'érosion interne dans les digues de l'Agly ou les bassins de rétention périurbains.
Quel délai pour obtenir les résultats de l'analyse granulométrique?
Le délai standard de rendu est de 48 à 72 heures ouvrées après réception des échantillons au laboratoire de Perpignan. Ce délai intègre les 24 heures de la phase de sédimentométrie, le séchage étuvé, le tamisage mécanique et la rédaction du rapport avec la courbe granulométrique fusionnée. Pour les urgences de chantier, nous pouvons réduire le délai à 24 heures sur demande expresse, avec un supplément pour traitement prioritaire, à condition que l'échantillon soit livré avant 9h00.
